規格型號：89015270
頻率：1.0*166.0MHZ

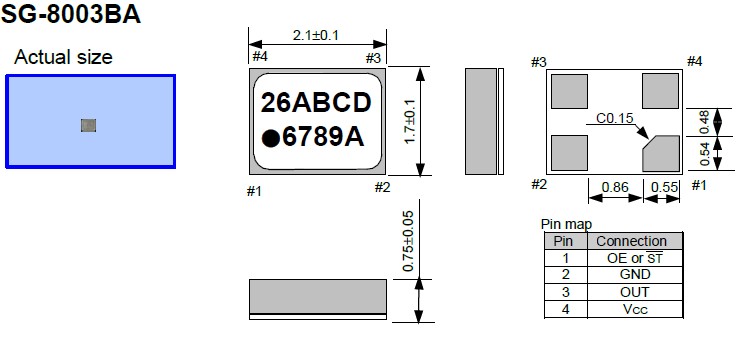

尺寸：2.0*1.6mm
PDF
產品描述：有源晶體振蕩器,SG-8003BA晶振價格,日本愛普生株式會社,近年,伴隨電子設備小型化的進展,以及顧客降低環境負荷意識的提升,市場對小型、低耗電晶體振蕩器的需求不斷增長.但是,石英晶體振蕩器中組合了晶體單元和振蕩電路...

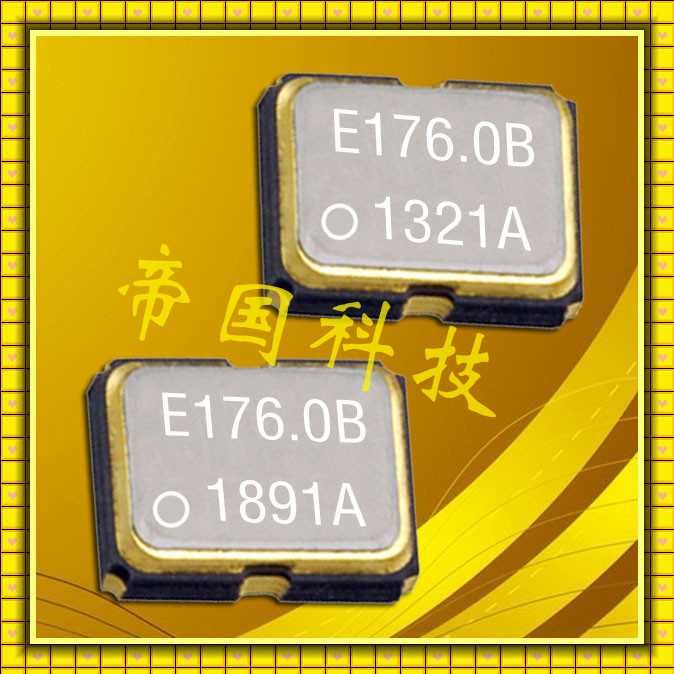

有源晶體振蕩器,SG-8003BA晶振價格,日本愛普生株式會社,近年,伴隨電子設備小型化的進展,以及顧客降低環境負荷意識的提升,市場對小型、低耗電晶體振蕩器的需求不斷增長.但是,石英晶體振蕩器中組合了晶體單元和振蕩電路.隨著晶體單元、振蕩電路和外形尺寸的不斷縮小,其精度的維持和提高也日益困難.為了削減成本,電子設備中使用的印制板小型化進展十分迅速,所搭載的電子部件的小型化需求也隨之日益強烈.為此,愛普生在能夠應對1.8-3.3V之間各種電壓驅動的“SG-8003”系列中增加了外形尺寸為2.0×1.6mm的小型產品“SG-8003BA”.

晶振參數	符號	SG-8003BA
標準頻率	fo	1.0MHZ to 166.0MHZ
電源電壓	Vcc	1.8V,2.5V,3.3V
存儲溫度	T_stg	-40℃ ~ +85℃
工作溫度	T_use	-20℃ ~ +70℃/-40℃ ~ +85℃
頻率公差	F_tol	±50.0×10^-6 Max
電流消耗	Icc	15 mA MAX
輸入電阻	Rin	100KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15pF Max
輸出電壓	VIH	70% Vcc Min
輸出電壓	VIL	30% Vcc Min
上升/下降時間	tr/tf	2.5 ns Max
啟動時間	T_str	5 ms Max
頻率老化	F_aging	±3 ×10^-6 /years Max

石英晶體的振動模態

　經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當的設計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.

愛普生以“成為被全世界人們所信賴、與社會共同發展、開放的公司”的經營理念為基礎,通過扎根于世界各地社區社會的活動,實現與社會和諧共生.每一位員工都應認識到企業應該具備更高的社會性,應該站在公司的立場,作為優秀的企業公民積極參與社會貢獻活動,與社會形成共同發展的關系.

愛普生所從事的社會貢獻不局限于單純財務上的支持,而更重視將支撐著愛普生事業的以圖像、影像為基礎的技術和知識還原社會,通過我們的事業本體為社會做貢獻.未來,愛普生將繼續開展包括員工人力支援在內的社會貢獻活動.

愛普生以“省、小、精技術”為基礎,通過商品、服務、生產及銷售的每個環節提供被顧客所追求的降低環境負荷的價值.

新的視角:實現能夠改變顧客行為和業務模式的新商品、服務、功能和使用方案,降低環境負荷.

商品:進一步追求商品的小型輕量、節能、可循環和長壽命化,以滿足顧客需求的商品實現生命周期環境負荷減半.

生產:配合“降低總成本活動”和“品質提高活動”,實現高效、低環境負荷的生產工藝,從而奠定降低商品環境負荷的基礎.

環保社區:開展以商品與服務為核心的環保社區活動,為社會的可持續發展而挑戰.
