規格型號：26680225
頻率：1.0~60.0MHZ

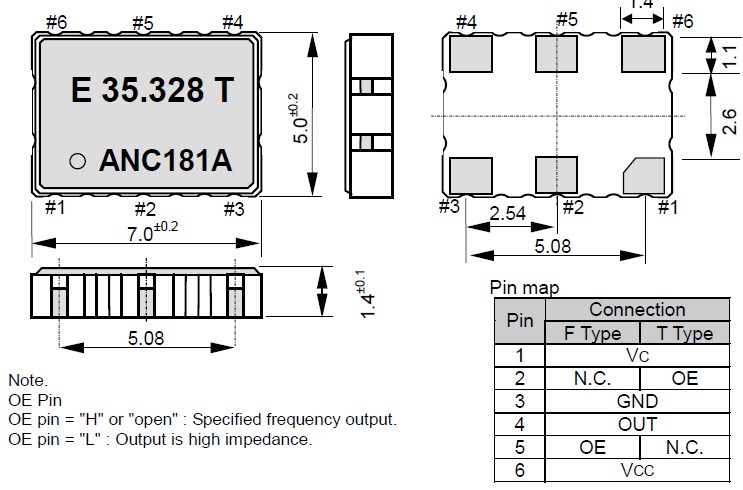

尺寸：5.0*7.0mm
PDF

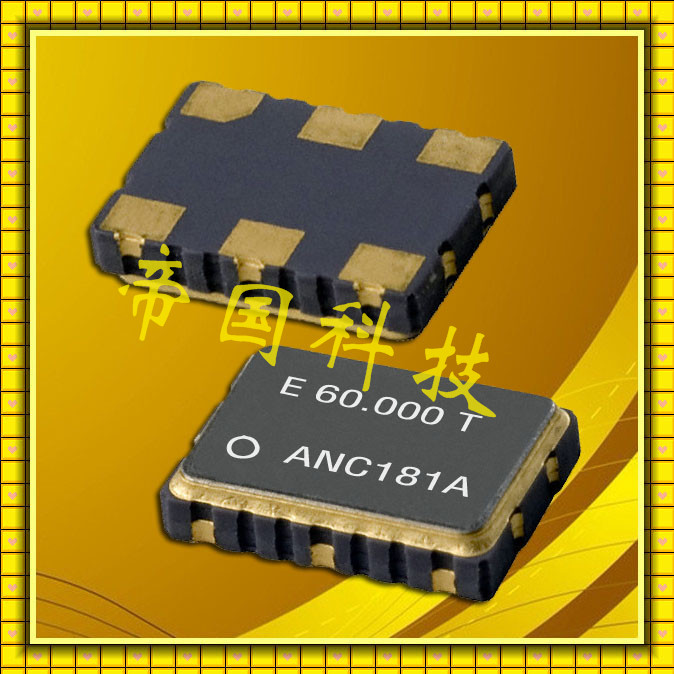

產品描述：VG-1201CA壓控晶振,石英晶體振蕩器,EPSON石英晶振,壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的...

VG-1201CA壓控晶振,石英晶體振蕩器,EPSON石英晶振,壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.

晶振參數	符號	VG-1201CA
標準頻率	fo	1.0MHZ to 60.0MHZ
電源電壓	Vcc	3.3V±0.165V
存儲溫度	T_stg	-40℃~+125℃
工作溫度	T_use	G:-40℃~+85℃,J:-20℃~+70℃,K:0℃~+70℃
頻率公差	F_tol	±140×10^-6 Max
電流消耗	Icc	60mAMAX
絕對拉力范圍	APR	H:±100 × 10^-6 Min,G: ±50 × 10^-6 Min
輸入電阻	Rin	100KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_ECL	50Ω
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	Vcc-0.4V Max
上升/下降時間	tr/tf	1.0ns Max
啟動時間	T_str	10ms Max
頻率老化	F_aging	±25℃，Vcc=3.3V,20 years

所有晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

愛普生緊扣客戶需求,提供高品質,高信賴度的產品及優質服務.日本國內和海外各事業部率先取得IS0900認證.并且,還率先取得大型汽車制造企業所要求的ISO/TS 16949認證.

ISO/TS 16949是以QS-900為基準,根據汽車制造業所要求的標準更加嚴格的認證,此認證標準在世界各國是通用的.

石英領域品質方針

我們將時刻意識到顧客所在,通過創造和實現顧客價值而提供讓顧客滿意和信賴的商品與服務.

并恒久開展業務改革,從而提高工作質量、實現“QCDS”之目標.

對于所面臨的課題,我們將基于五項主義追究其真因,本著原理原則旋轉“PDCA”的循環,科學而合理地給予解決.
