規格型號：28526823
頻率：1.544~125MHZ
尺寸：7.0*5.0mm
PDF
產品描述：STD晶振,O-1晶振,CH51A0DA-20M000000晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度...

STD晶振,O-1晶振,CH51A0DA-20M000000晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
STD晶振公司自 1957 年開始營業。它位于洛杉磯縣的埃爾蒙特市。1993年，我們增加了在中國制造產品的能力。這為我們提供了大批量和小批量生產的優勢，可以支持我們所有的客戶需求。最先進和最先進的設備用于高效、準確地測試和制造每個晶體和混合振蕩器。所有晶體和振蕩器設計都已計算機化，以最大限度地減少錯誤。我們公司還擁有可供內部和客戶使用的應用協助和研發能力。
STD晶振因生產的小型STD石英SMD晶振及具備低電壓電流的石英晶體振蕩器在市場深受市場歡迎,在1993年在中國增加了STD貼片晶振,石英晶體振蕩器等頻率元件的生產,每一個生產步驟嚴格按照高標準生產,均符合歐盟ROHS標準.
Standard晶振同樣也是美國進口的石英水晶組件品牌,自1957年創辦以來,Standard Crystal公司在頻率控制領域里做出不少貢獻,推動行業的發展.
STD晶振自從1957年開業以來,Standard晶振公司努力研發新的技術,有效率的為客戶提供頻率元件,Standard Crystal Corporation的英文縮寫是STD晶振,無偏差的計量能力.并且一直致力于研發生產優質的晶振產品,如溫補晶振,有源晶振等產品.STD晶振,O-1晶振,CH51A0DA-20M000000晶振.

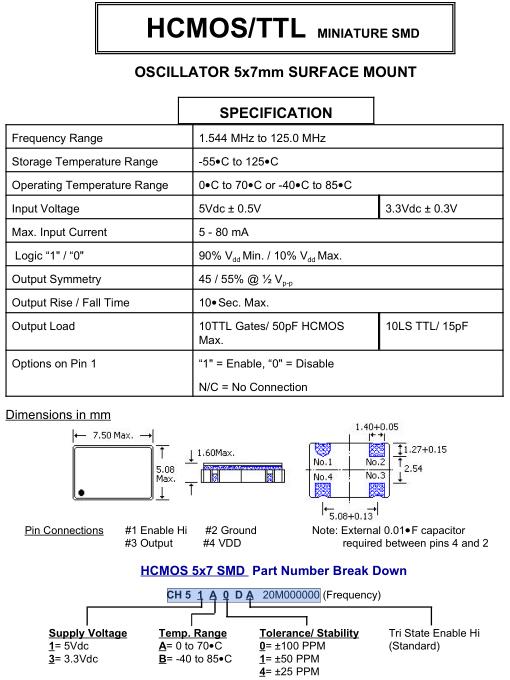

SPECIFICATION
Frequency Range	1.544MHz to 125MHz
Storage Temperature Range	-55°C to 125°C
Operating Temperature Range	0°C to 70°C or -40°C to 85°C
Input Voltage	+5V ± 0.5V	+3.3V ± 0.3V
Max. Input Current	5 - 80 mA
Logic “1" / “0"	90% V Min. / 10% V Max.
Output Symmetry	45 / 55% @ ½ V p-p
Output Rise / Fall Time	10.ec. Max.
Output Load	10TTL Gates/ 50pF HCMOS	10LS TTL/ 15pF Max.
Options on Pin 1	“1" = Enable, “0" = Disable N/C = No Connection

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.STD晶振,O-1晶振,CH51A0DA-20M000000晶振.
