規格型號：90657802
頻率：10~52MHZ

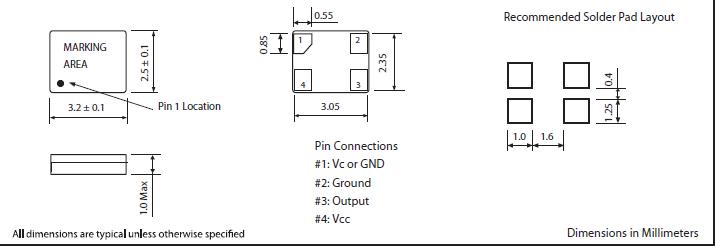

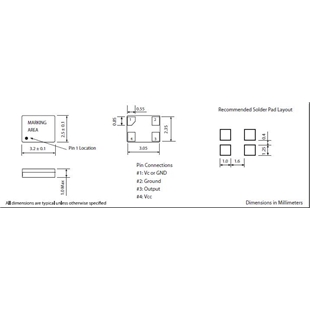

尺寸：3.2*2.5mm
PDF
產品描述：MTI晶振,406晶振,溫補晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍...

MTI晶振,406晶振,溫補晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
“MTI的使命是通過創新設計，領先的制造技術和提供世界一流的客戶服務，重新定義頻率控制產品的市場。我們相信與客戶，供應商和員工的合作將帶來最高可靠性和質量的產品。”

MTI要求在自己的組織內完善。每個產品都根據您的確切設計參數精確定義。每臺設備都保證是高質量，精確和穩定的頻率控制產品，可以讓您將系統提升到更高的性能水平。
隨著從便攜式電池供電的蜂窩系統到衛星導航和全球電信網絡的應用，MTI產品已被全球數千個程序所接受。我們致力于持續的研究和開發計劃，重點關注產品創新和增強的制造流程。
MTI-Milliren Technologies，Inc。能夠提供振動測試服務，用于評估軍事，運營，耐久性或運輸要求等設備的生存能力。MTI的技術人員在該領域擁有豐富的經驗，隨時準備并愿意滿足您的需求。我們是振動專業人士！
MTI-Milliren Technologies，Inc。位于馬薩諸塞州歷史悠久的Newburyport，距離波士頓北部不到1小時路程。要到達我們的設施，請沿95號州際公路前往蘇格蘭路56號出口。按照紐伯里波特出口的標志，直接穿過第一組燈，然后在新牧場路（約3英里）處左轉。MTI位于New Pasture Road 2號的10號套房。
MTI晶振擁有領先的制造技術和提供世界一流的客戶服務,專業生產MTI-milliren溫度補償晶振,石英晶振,陶瓷晶振等頻率元件.MTI晶振,406晶振,溫補晶振.

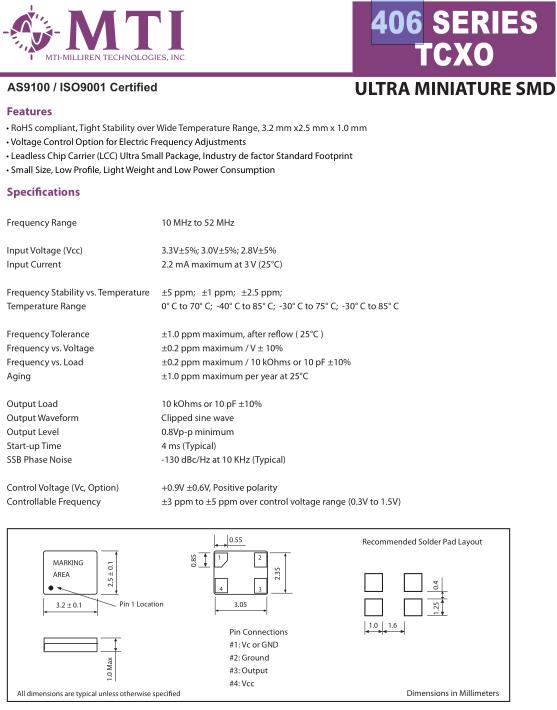

Specifi cations
Frequency Range	10 MHz to 52 MHz
Input Voltage (Vcc)	3.3V±5%; 3.0V±5%; 2.8V±5%
Input Current	2.2 mA maximum at 3 V (25°C)
Frequency Stability vs. Temperature	±5 ppm; ±1 ppm; ±2.5 ppm;
Temperature Range	0° C to 70° C; -40° C to 85° C; -30° C to 75° C; -30° C to 85° C
Frequency Tolerance	±1.0 ppm maximum, after refl ow ( 25°C )
Frequency vs. Voltage	±0.2 ppm maximum / V ± 10%
Frequency vs. Load	±0.2 ppm maximum / 10 kOhms or 10 pF ±10%
Aging	±1 ppm Maximum per year at 25°C
Output Load	10 kOhms or 10 pF ±10%
Output Waveform	Clipped Sine wave
Output Level	0.8Vp-p minimum
Start-up Time	4 ms (Typical)
SSB Phase Noise	-130 dBc/Hz at 10 KHz (Typical)
Control Voltage (Vc, Option)	+0.9V ±0.6V, Positive polarity
Controllable Frequency	±3 ppm to ±5 ppm over control voltage range (0.3V to 1.5V)

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.MTI晶振,406晶振,溫補晶振.
