規格型號：77305643
頻率：9.840~50.00MHZ
尺寸：3.2*2.5mm
PDF

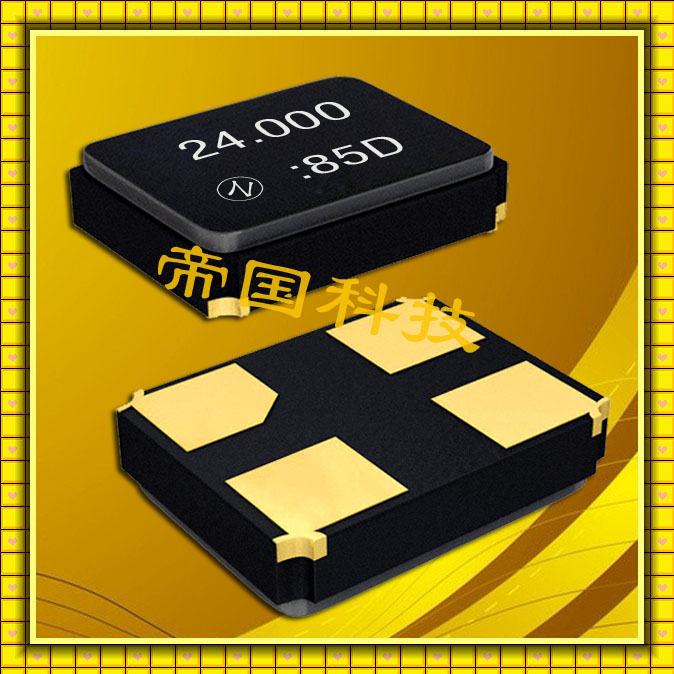

產品描述：NX3225GA貼片晶振,四腳陶瓷面晶振,日本NDK株式會社,超小型石英晶片的設計：石英晶片的長寬尺寸已要求在0.002mm內，由于晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，...

NX3225GA貼片晶振,四腳陶瓷面晶振,日本NDK株式會社,超小型石英晶片的設計：石英晶片的長寬尺寸已要求在±0.002mm內，由于晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致晶片不能正常工作，從而導致產品在客戶端不能正常使用，研發及生產超小型石英晶體元器件完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此晶片設計的計算機程序，該程序晶片外形尺寸已全面應用并取得很好的效果。超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.

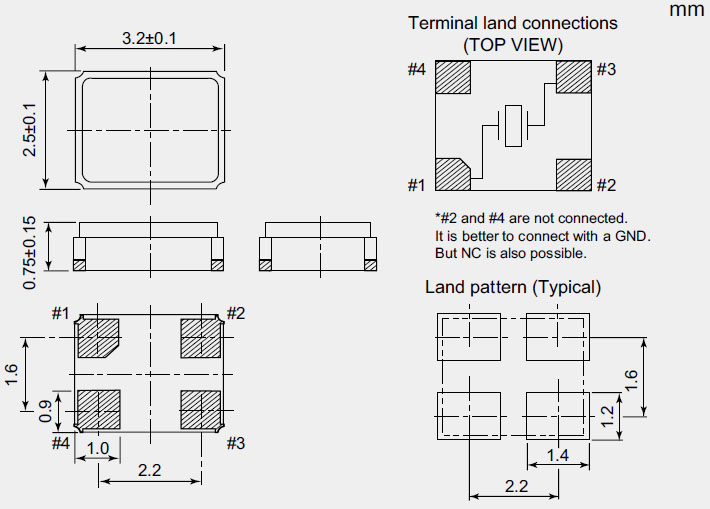

晶振參數	NX3225GA
額定頻率范圍	9.840 to 50.00(MHz)
泛波次數	基波
頻率偏差 (25±3℃)	±20×10^-6
頻率溫度特性 (以25℃為基準)	±30×10^-6
工作溫度范圍	-40 to +85℃
儲存溫度范圍	-40 to +85℃
等效串聯電阻(額定頻率：以上～未滿)	Max. 40Ω
驅動功率	10µW (Max. 200µW)
負載電容	8pF

石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖十一) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
在圖中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
