規格型號：60644958
頻率：1.5~170.0MHZ
尺寸：5.0*3.2mm
PDF

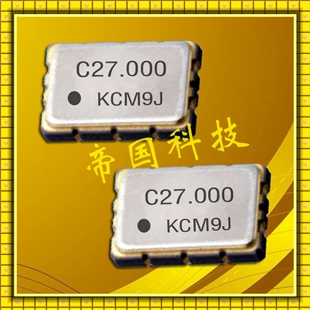

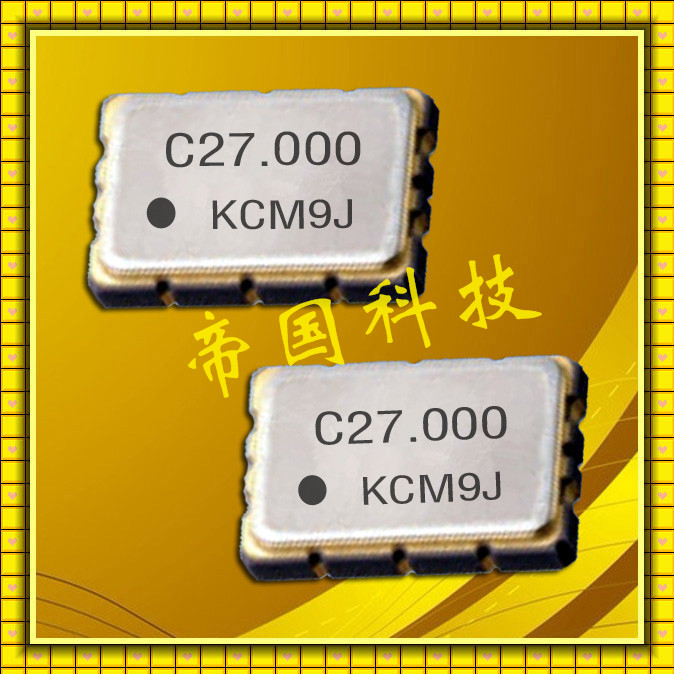

產品描述：京瓷KV5032D-C3晶振,KV5032R,KV5032G,KV5032F壓控晶體振蕩器,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在...

京瓷KV5032D-C3晶振,KV5032R,KV5032G,KV5032F壓控晶體振蕩器,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

項目	符號	規格KV5032D
頻率范圍	f_nom	1.5~170.0MHZ
電源電壓	Vcc	3.3V
頻率偏差(25±3℃)	f_tol	±0.2×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-40~+85℃
保存溫度	T_stg	-55~+125℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

“The New Value Frontier”(即在最尖端領域不斷創造新價值)是京瓷向社會發出的能夠表現公司強烈意愿的宣言.京瓷將發揮集團的綜合實力,用獨有的技術和視角開辟和構筑時代與市場所求的價值形態.日本京瓷株式會社提供讓客戶滿意的產品和服務,把"客戶第一"放在首位.為滿足客戶的需求,我們必須迅速及時地順應時代的變化,把京瓷集團擁有的技術實力和經營資源有機地結合起來,不斷創造新價值.因此,以心為本的"京瓷哲學"和"阿米巴經營"的實踐就變得尤為重要.全體員工只要齊心協力共同參與經營,尋求各自的工作樂趣與人生價值,將個人能力發揮到極致,就能夠提升自我,走向成熟.企業的發展,任何技術、產品以及服務都取決于人.只要每位員工都帶著自己的夢想,朝氣蓬勃地投入工作,逐步實現自己確立的目標,就能夠不斷地為客戶創造嶄新的價值.我們希望京瓷能成為這樣的企業.

當把石英共振子與振蕩線路或集成電路(IC)一起整合在一個封裝內, 由外部提供電源電壓, 形成一個主動組件輸出頻率信號, 就是所謂的石英晶體振蕩器. 石英晶體振蕩器可以藉由單一封裝組件內部不同的振蕩線路及輸出線路, 提供不同特性需求的參考頻率(reference frequency). 例如有石英頻率振蕩器SPXO ( Simple Package Crystal Oscillator ) 或稱為 CXO ( Clock Crystal Oscillator ), 可程序化石英晶體振蕩器PCXO ( Programmable Crystal Oscillator ), 電壓控制石英晶體振蕩器VCXO ( Voltage Controlled Crystal Oscillator ), 溫度補償石英晶體振蕩器TCXO ( Temperature Compensated Crystal Oscillator ) 及恒溫槽控制石英晶體振蕩器OCXO ( Oven Controlled Crystal Oscillator ).

為了滿足應用面需求而言, 石英晶體振蕩器內部的振蕩線路有以基本波或三倍頻不同方式. 若要達到數佰兆赫的輸出頻率時, 振蕩線路后級可以采用鎖相回路方式或倍頻方式, 將較低頻率的石英振蕩頻率提升. 對于輸出端的輸出準位及輸出波形也有各類不同需求,如 CMOS, LVPECL, LVDS…..等. 這些規格都要仔細的定義.

在(圖)提供了數種石英振蕩器輸出頻率對溫度變化的穩定性示義圖

京瓷集團希望銷售的所有產品都能為地球環保做貢獻,因此致力于開發環境友好型產品.為進行環境友好型產品的設計,京瓷明確了“環境友好理念”.將對于防止全球變暖、節能、節省資源、削減有害物質做出積極貢獻的產品定為“環保商品”,并針對所有產品設定了以環境友好理念為基礎的評價基準.通過這些努力,在2014年度,環保商品的比例達到了99%.今后,京瓷集團將繼續開展相關活動,為提供更多環境友好型產品而努力.

環境友好理念

京瓷將“防止全球變暖、節能性”、“資源循環性”、“環保、產品安全性”這3個主題視為最重要的課題,在產品開發階段就明確地設定了相應的環保理念.

負荷削減理念

盡可能削減產品本身對環境的負面影響.

保護貢獻理念

通過產品投放,幫助客戶及社會減少環境負擔.

開發環境友好型產品

京瓷集團積極致力于環境友好型產品的開發,包括精密陶瓷產品、能源管理體系（HEMS、BEMS）、固體氧化物型燃料電池（SOFC）、LED照明、太陽能發電系統等.
