規格型號：10720044
頻率：20MHZ~66MHZ
尺寸：2.0*1.6mm
PDF
產品描述：亞陶科技成立于西元2000年7月,提供客戶高效能與高穩定度頻率解決方案,在晶振產業中已廣受好評.主要生產表面黏著式 (SMD) 石英晶體系列產品,應用于資訊、通訊、醫療、安控、汽車與消費性電子等產業.

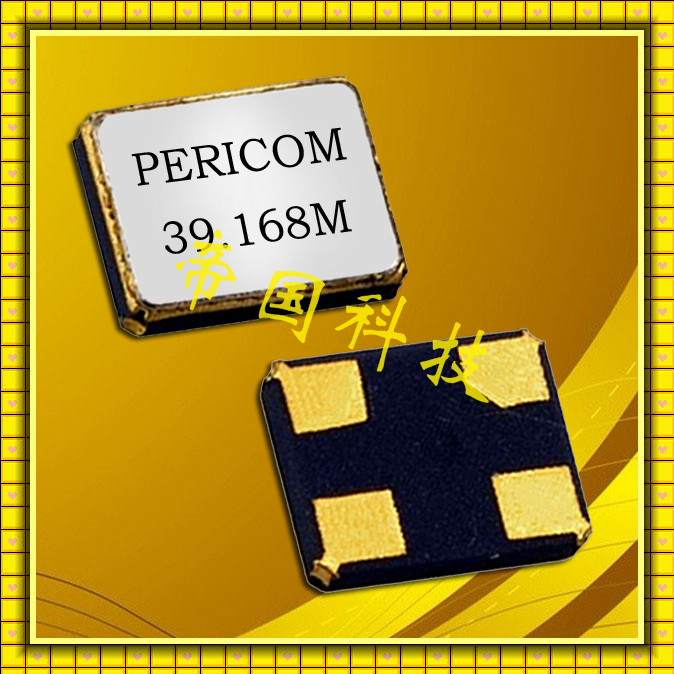

FW,UW2016諧振器,亞陶晶振,石英晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型·薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

石英晶振規格	單位	FW2016晶振說明	諧振器基本條件
額定頻率范圍	f_nom	20MHZ～ 66MHZ	標準頻率
儲存溫度	T_stg	-20°C ～ +70°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們。
負載電容	CL	5pF	超出標準說明,請聯系我們。
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：
   調整外部電容,Cd和CG的值.
如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.
試用晶體具有較低電容若頻率比目標頻率超高很多的話.
  請檢查波形幅度是否是正?；虿皇褂檬静ㄆ?正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
頻率輸出頻率的目標只有三分之一.

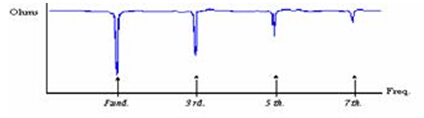

下面的曲線表示晶體的電阻的特征：
