規格型號：17861513
頻率：10.0~40.0MHZ
尺寸：3.2*2.5mm
PDF
產品描述：CTS的電子元件部生產一系列廣泛的頻率控制裝置,陶瓷射頻過濾器/雙工器,EMI / RFI濾波器、電容器、開關、旋轉和線性電位計、電阻和電阻/電容網絡和熱管理組件.主要市場包括醫療,國防和航空航天、工業控制、電源管理、通...

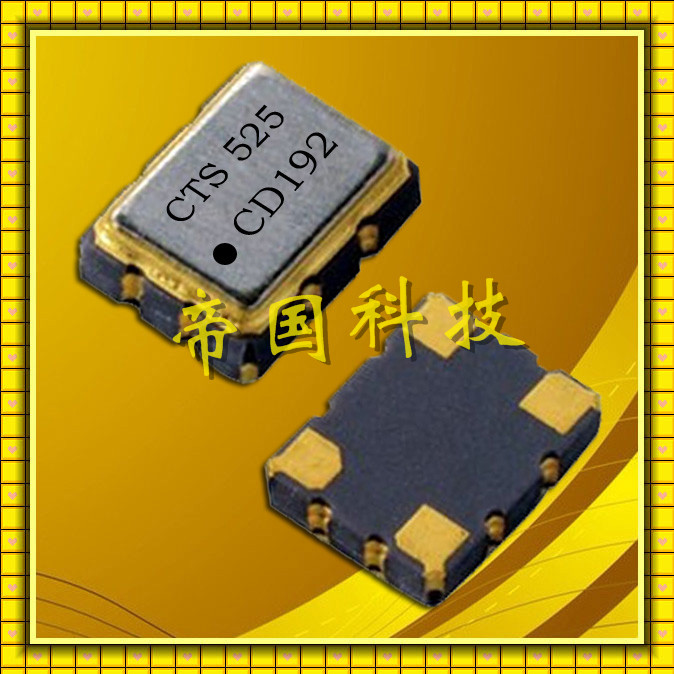

525貼片晶體,3225M溫補振蕩器,汽車專用CTS晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.

晶振規格參數	型號525
頻率范圍	10.0 MHz to 40.0 MHz
頻率公差25℃	±0.5 ppm, ±1.0 ppm, ±2.5 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±1 ppm, ±2 ppm, ±0.2ppm, ±8 ppm
工作溫度范圍	-20°C to +70°C ,-40°C to +85°C
電壓	2.5V,3.0V,3.3V
負載電容	10pF, 12pF, 16pF, Series standard
并聯電容	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±5 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-40°C to +100°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

1.解析目的與步驟

a) 實際量測電路板上頻率波型與公差.

(Crystal on board test to verify tolerance and waveform)

b) 量測振蕩電路負性電阻值 –R .

(Measure the Negative Resistance(-R) of the oscillation circuit)

c) 調整C1 C2電容以得到更大的頻率變化寬裕度.

(Modify the C1,C2 to obtain bigger allowance)

d) 根據以上電路板量測數據建議適當振蕩子規格.

(Suggest the crystal specification based on above test)

2.分析過程中使用到之設備

近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而CTS電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,CTS電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會責任.
