規格型號：51799540
頻率：8~67MHZ
尺寸：5.0*3.2mm
PDF
產品描述：QuartzCom晶振,SMX-3S晶振,汽車專用晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,...

QuartzCom晶振,SMX-3S晶振,汽車專用晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

QuartzCom晶振-Quartzcom Crystal是頻率控制產品主要生產商,公司成立至今已二十多年發展, Quartzcom晶振在歐洲瑞士具有較大的影響力,2001年瑞士Quartzcom晶振公司開始生產無鉛晶振,并向市場供應大量的石英晶振,有源晶振等產品.
我們保證hiqh質量的生產非常可靠和成本控制。世界領先的電子制造商選擇QuartzCom是因為它具有響應時間短，靈活性高，交貨時間短以及基于長期經驗的深厚技術支持。我們認為這是我們的主要任務，以為我們的客戶提供全面的最先進的頻率控制產品。
通過我們的服務提供保持并不斷提高我們的質量。
產品組合：晶體單元，石英振蕩器（XO，VCXO，TCXO，VC-TCXO，OCXO），濾波器（石英，SAW和陶瓷），傳感器和壓控振蕩器（VCO）等壓電元件; SMD和含鉛封裝尺寸從最小的晶體單元（1.6 x 2.0 mm）到DOCXO（50 x 50 mm），提供的頻率范圍從32.768 kHz到5 GHz
公司協調：QuartzCom AG利用其強大的工程力量的優秀開發和應用技術，在早期階段就優化了客戶的電路設計。通過服務和客戶導向以及廣泛的產品系列幫助QuartzCom AG希望在短時間內提供高質量的可靠解決方案，并及時交付指定產品作為高效制造商。
QuartzCom晶振公司是歐洲一家擁有先進技術和設備的晶振開發生產商,QuartzCom有源晶振廣泛應用到衛星通信,廣域網,局域網,GPS/北斗系統.QuartzCom晶振,SMX-3S晶振,汽車專用晶振.

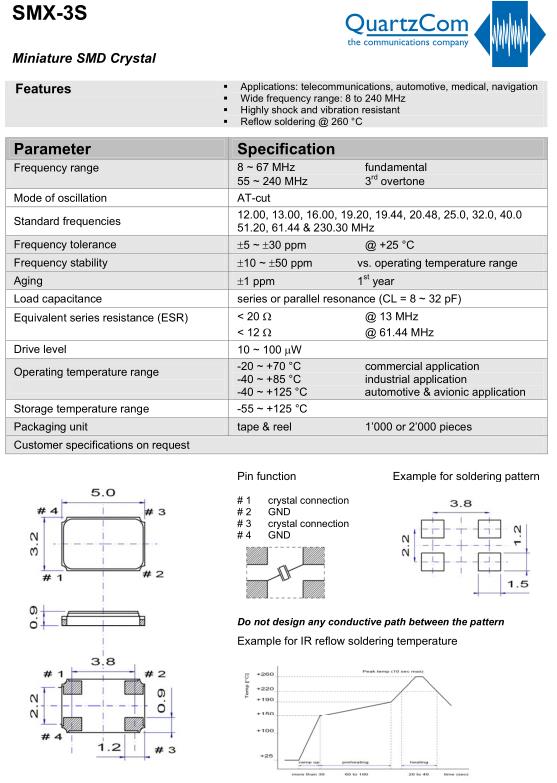

Parameter -QuartzCom晶振	Specification-SMX-3S
Frequency range	8 ~ 67 MHz fundamental 55 ~ 240 MHz 3 rd overtone
Mode of oscillation	AT-cut
Standard frequencies	12.00, 13.00, 16.00, 19.20, 19.44, 20.48, 25.0, 32.0, 40.0 51.20, 61.44 & 230.30 MHz
Frequency tolerance	±5 ~ ±30 ppm @ +25 °C
Frequency stability	±10 ~ ±50 ppm vs. operating temperature range
Aging	±1 ppm 1 st year
Load capacitance	series or parallel resonance (CL = 8 ~ 32 pF)
Equivalent series resistance (ESR)	< 12 Ω @ 13 MHz < 10 Ω @ 61.44 MHz
Drive level	10 ~ 100 μW
Operating temperature range	-20 ~ +70 °C commercial application -40 ~ +85 °C industrial application -40 ~ +125 °C automotive application
Storage temperature range	-55 ~ +125 °C
Packaging unit	tape & reel 1’000 or 2’000 pieces

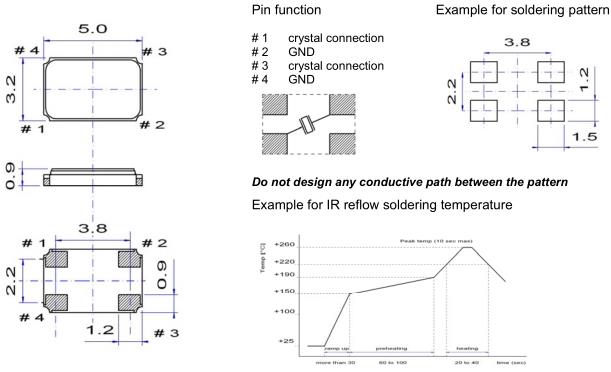

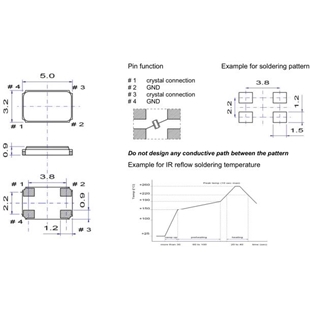

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.QuartzCom晶振,SMX-3S晶振,汽車專用晶振.
