規格型號：27020770
頻率：6~150MHZ

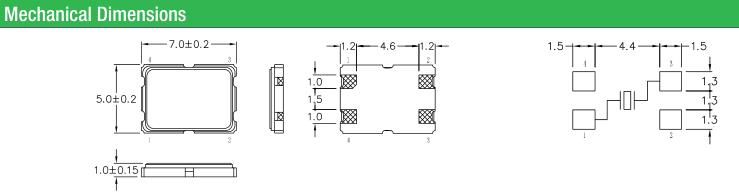

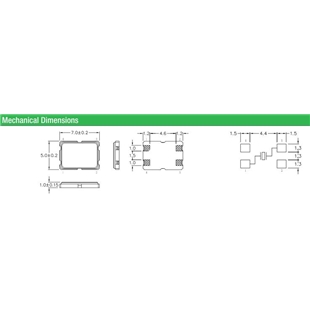

尺寸：7.0*5.0mm
PDF
產品描述：康泰克晶振,QC7A晶振,QC7A12.0000F12B33R晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石...

康泰克晶振,QC7A晶振,QC7A12.0000F12B33R晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

QANTEK為每位客戶分配一位作為主要聯系人的客戶經理，負責開發QANTEK資源的業務關系以滿足每位客戶的需求。通過此系統，QANTEK可以保持強大的客戶關系，而響應式服務和支持最重要。QANTEK希望成為您首選的頻率管理產品供應商.

QANTEK的頻率管理組件產品系列因其可靠性，耐用性和性能而廣受認可。我們的產品制造符合國際標準和規格。因此，每一臺QANTEK產品都能達到您的期望和超越。此外，我們不斷擴大和升級我們的生產流程，以確保利用新技術來保護和永久改善產品性能和完整性。我們的持續增長和極高的客戶保留水平證明了這一承諾。
零缺陷
通過對IQC，IPQC，QQC測試程序進行廣泛的設計，材料控制和檢測，質量保證從原材料開始到最終產品，以確保我們產品的高質量。QC / QA實驗室不斷進行質量保證調查和分析以確保零缺陷標準。
QANTEK晶振擁有強大的海外客戶資源,所有QANTEK石英晶體符合國際規格,質量認證,品質管理標準,康泰克晶振不斷改進制造工廠和生產技術,為了把QANTEK Crystal產品做到卓越.康泰克晶振,QC7A晶振,QC7A12.0000F12B33R晶振.

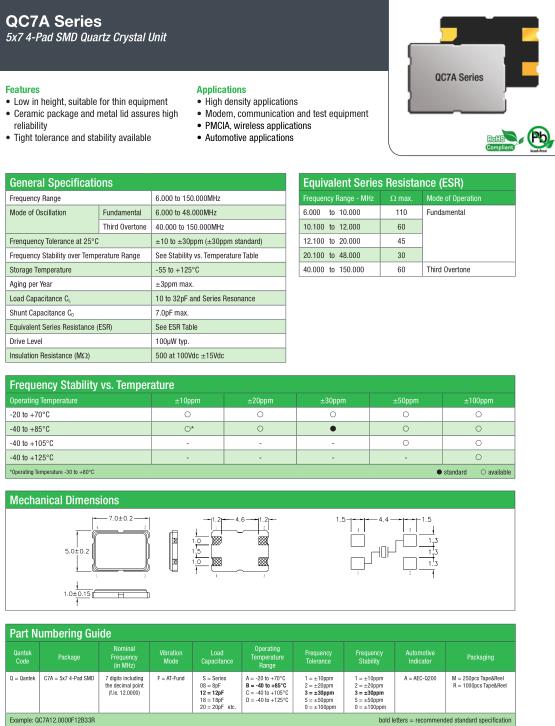

General Specifications-QANTEK晶振		QC7A晶振
Frequency Range		6.000 to 150.000MHz
Mode of Oscillation	Fundamental	6.000 to 48.000MHz
	Third Overtone	40.000 to 150.000MHz
Frenquency Tolerance at 25°C		±10 to ±30ppm (±30ppm standard)
Frequency Stability over Temperature Range		See Stability vs. Temperature Table
Storage Temperature		-55 to +125°C
Aging per Year		±3ppm max.
Load Capacitance C L		10 to 32pF and Series Resonance
Shunt Capacitance C 0		7.0pF max.
Equivalent Series Resistance (ESR)		See ESR Table
Drive Level		100μW max.
Insulation Resistance (MΩ)		500 at 100Vdc ±15Vdc

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。康泰克晶振,QC7A晶振,QC7A12.0000F12B33R晶振.
