規格型號：40026683
頻率：11~53MHZ

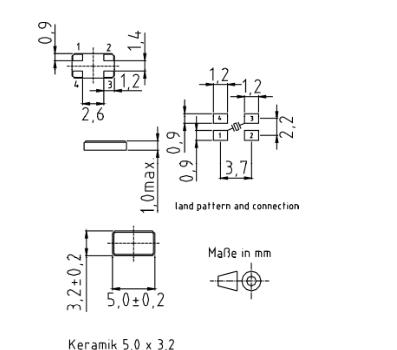

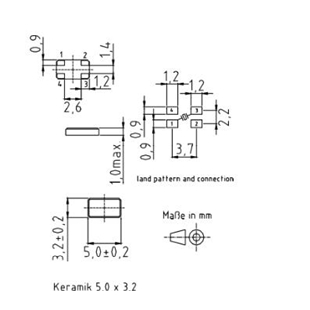

尺寸：5.0*3.2mm
PDF
產品描述：KVG晶振,XMP-7100晶振,XMP-7135-1A-16pF-20MHZ晶振,1946年.在第二次世界大戰結束后不久，物理學家?guī)鞝柼乜肆至謩?chuàng)建了KVG公司.不久，公司就遷往內卡比紹夫斯海姆,也就是現在KVG總公司所在地.在1996年，KVG成為美國Dove...

KVG晶振,XMP-7100晶振,XMP-7135-1A-16pF-20MHZ晶振,1946年.在第二次世界大戰結束后不久，物理學家?guī)鞝柼?middot;克林林創建了KVG公司. 不久，公司就遷往內卡比紹夫斯海姆, 也就是現在KVG總公司所在地. 在1996年，KVG成為美國Dover有限公司在歐洲的晶體與石英晶體振蕩器產品的合作伙伴。 1997年，晶體陶瓷在OCXOs和精準晶體的生產中被實際使用, 從而聞名世界.

從2002年起,KVG再次成為獨立公司. 新的公司領導者曼弗雷德·克利姆和格爾德克勞斯科夫先生都是在這行業具有多年的經驗.
KVG石英晶體技術有限公司于1994年成功
自2016年6月起，KVG EN 9100：2009通過認證。
這被用來證明KVG的質量管理體系符合航空航天和國防公司的高要求。該標準還包括ISO 9001：2008。
“TÜV南德意志集團管理服務有限公司”的年度審核審核證明了KVG業務流程的高質量和持續改進。
市場
我們的產品主要應用于通訊網絡，例如：ATM, SDH, SONET; 移動通訊系統,例如： GSM, CDMA, WCDMA, 3G and UMTS和電子測量技術. 這些設備都需要高準確性, 可靠性和較長的使用壽命, 以確保系統的高適用性.KVG晶振,XMP-7100晶振,XMP-7135-1A-16pF-20MHZ晶振.

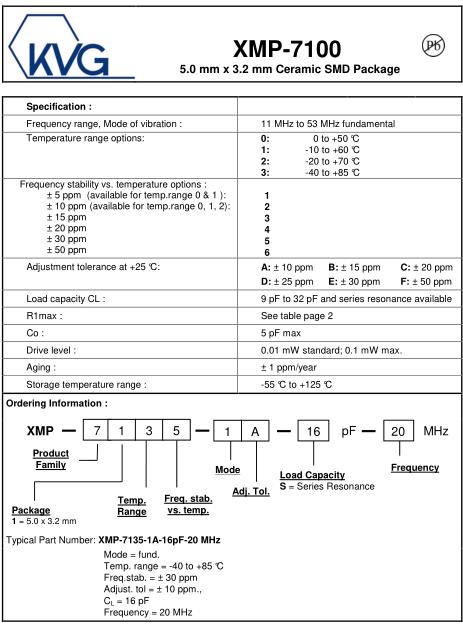

KVG晶振規格	單位	XMP-7100晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	6~40MHZ,30~80MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	0: 0 to +50 °C 1: -10 to +60 °C 2: -20 to +70 °C 3: -40 to +85 °C	標準溫度
激勵功率	DL	0.01mW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^{-6 ，}±20 × 10^-6 ±15 × 10^{-6 ，}±25 × 10^-6 ±30 × 10^{-6 ,}±50 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.thefootshop.cn/
頻率溫度特征	f_tem	±5 × 10^{-6 ,}±5 × 10^-6 ±15 × 10^{-6 ,}±20 × 10^-6 ±30 × 10^{-6 ,}±50 × 10^-6	超出標準的規格請聯系我們.
負載電容	CL	5pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1 × 10^-6 / year Max.	+25°C,第一年

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號 焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。KVG晶振,XMP-7100晶振,XMP-7135-1A-16pF-20MHZ晶振.
