規格型號：19536632
頻率：10~54MHZ

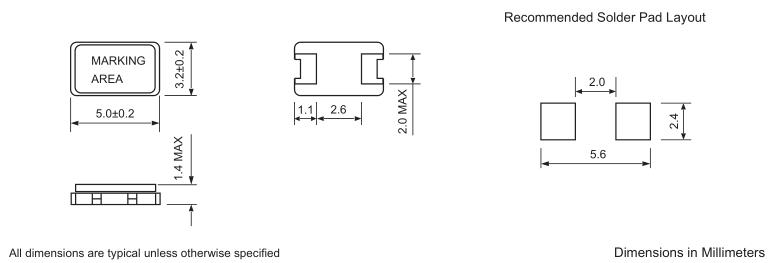

尺寸：5.0*3.2mm
PDF
產品描述：Fortiming晶振,XCR53晶振,XCR53-27M000-1C20D10晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普...

Fortiming晶振,XCR53晶振,XCR53-27M000-1C20D10晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

Fortiming晶振公司致力于為客戶提供全面的優質石英晶振,石英晶體振蕩器,溫補晶振等頻率控制元器件,并為我們的提供頻率控制元件市場的最新信息.Fortiming晶振公司提供質量高的產品,工程支持和有競爭力的價格.我們的石英頻率控制器件系列包括晶體,晶體時鐘振蕩器,溫補晶振,OCXO,VCXO和晶體濾波器，這些器件采用多種引線和SMD晶振設計.
我們致力于為您提供最好的服務,這是我們知道的最佳方式,可以贏得您的信任并建立持久的關系.收集和組織有關頻率控制和時序管理應用相關主題的最新信息，它涵蓋了型產品開發,新應用,型制造技術以及全球最新業務開發.
因為良好的信譽,富通晶振與許多客戶都建立了長期合作的關系,而且Fortiming晶振公司經常發布頻率元件相關的技術文章,使客戶頻繁的光顧.
Fortiming晶振公司是頻率控制和時序管理的制造商,所有Fortiming Crystal均通過ISO9001認證,這幾年Fortiming差分晶振的產量和銷量明顯在增加,富通晶振采用了先進的技術測試儀器生產大量的晶振產品.Fortiming晶振,XCR53晶振,XCR53-27M000-1C20D10晶振.

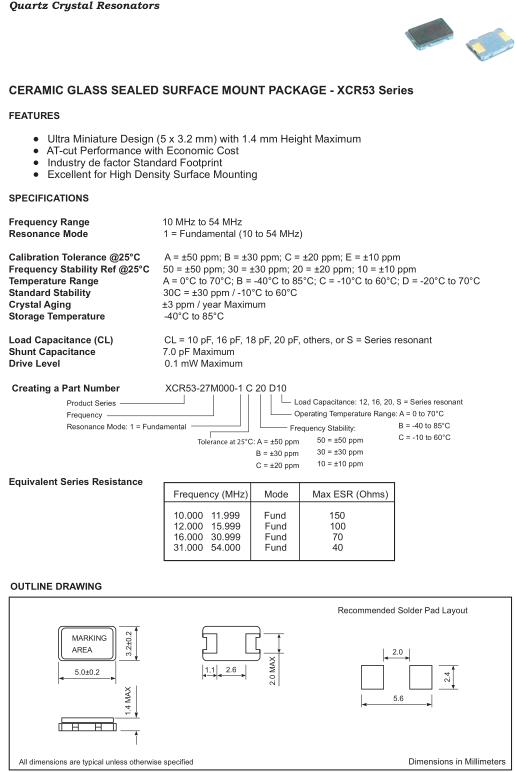

Frequency Range	10 MHz to 54 MHz
Resonance Mode	1 = Fundamental (10 to 54 MHz)
Calibration Tolerance @25°C	A = ±50 ppm; B = ±30 ppm; C = ±20 ppm; E = ±10 ppm
Frequency Stability Ref @25°C	50 = ±50 ppm; 30 = ±30 ppm; 20 = ±20 ppm; 10 = ±10 ppm
Temperature Range	A = 0°C to 70°C; B = -40°C to 85°C; C = -10°C to 60°C; D = -20°C to 70°C
Standard Frequency Stability	30C = ±30 ppm / -10°C to 60°C
Crystal Aging	±3 ppm / year Maximum
Storage Temperature	-40°C to 85°C
Load Capacitance (CL)	CL = 10 pF, 16 pF, 18 pF, 20 pF, others, or S = Series resonant
Shunt Capacitance	7.0 pF Maximum
Drive Level	0.1 mW Maximum

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Fortiming晶振,XCR53晶振,XCR53-27M000-1C20D10晶振.
