路中的頻率的準確性.
　　它是時鐘電路中最重要的部件,它的主要作用是向顯卡,網上,主板等配件的各部分提供基準頻率.工作頻率不穩定會造成相關設備工作頻率不穩定,自然會出現些問題.

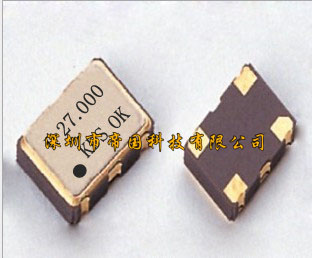

　　晶體振蕩器用一種能把電能和機械能相互轉化的晶振在共振的狀態下工作,以提供穩定精確的單頻振蕩.在通常工作條件下,普通的晶振頻率絕對精度可達百萬分之五十.高級的精度更高.有些晶振可以由外加電壓在一定范圍內調整頻率,稱為壓控晶振.
　　微控制器的時鐘源可以分為皮爾斯振蕩器配置和分立RC振蕩器.基于晶振與陶瓷諧振器槽路的振蕩器通常能提供非常高的初始精度和較低的溫度系數.RC振蕩器能夠快速啟動,成本較低,但是通常在整個溫度和工作電源電壓范圍內精度較差,公在標稱輸出頻率的5%至50%范圍內變化.
　　其性能受環境條件和電路元件選擇的影響,振蕩器電路的元件選擇和線路板布局應認真對待.使用時,陶瓷諧振槽路和相應的負載電容必須根據特定的邏輯系列進行優化.具有高Q值的晶振對放大器的選擇并不敏感,但在過驅動時很容易產生頻率漂移(甚至可能損壞).影響振蕩器工作的環境因素有:電磁干擾,機械震動與沖擊,溫度和濕度,這些都會增大輸出頻率的變化,增加不穩定性,并且在有些情況下,還會造成振蕩器停振.
　　晶振的作用是為系統提供基本的時鐘信號.通常一個系統共用一個晶振,便于各部分保持同步.有些通訊系統的基頻和射頻使用不同的晶振,而通過電子調整頻率的方法保持同步.晶振通常與鎖相環電路配合使用,以提供系統所需的時鐘頻率.如果不同子系統需要不同頻率的時鐘信號,可以用與同一個晶振相連的不同鎖相環來提供.
