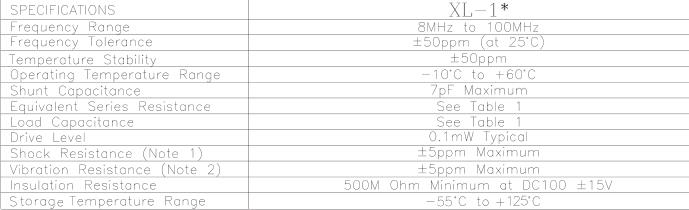

規格型號：42521717
頻率：8~100MHZ

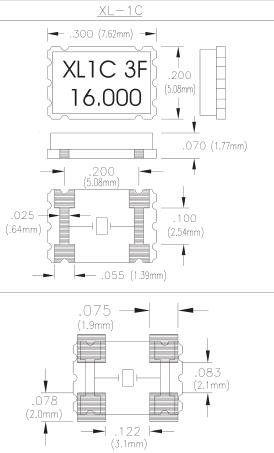

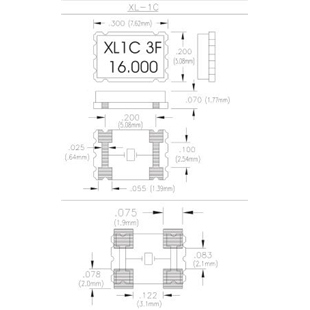

尺寸：7.0*5.0mm

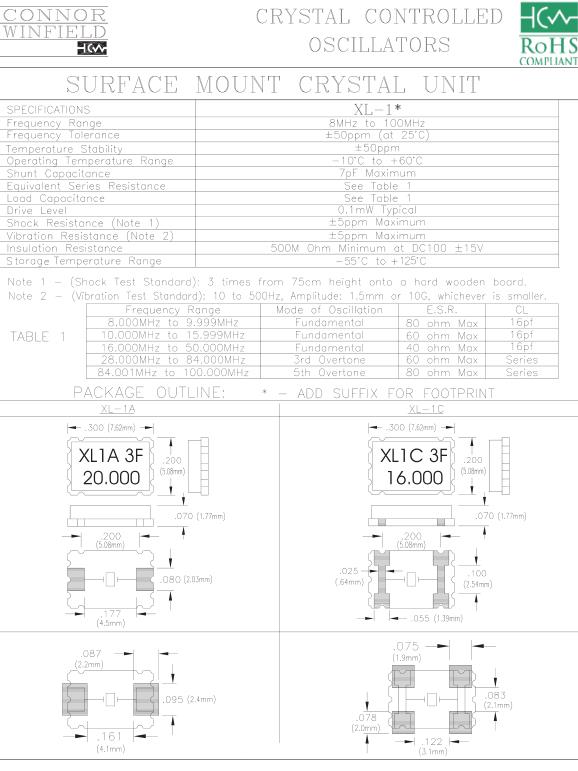

PDF
產品描述：康納溫菲爾德晶振,XL-1C晶振,石英晶體諧振器,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石...

康納溫菲爾德晶振,XL-1C晶振,石英晶體諧振器,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

CONNOR-WINFIELD公司集團是一家美國私營的電子產品制造商。公司成立于20世紀60年代，在那個社會大變革的時代，主要致力于設計和制造石英定時電路和振蕩器，應用于各種電子應用。在20世紀90年代，CONNOR-WINFIELD晶振公司已經將生產產品擴展到其它領域。CONNOR-WINFIELD的頻率控制產品廣泛用于各種不同產品，包括電信，LAN和WAN產品，計算機以及其它微處理器和電子設備。康納溫菲爾德晶振公司專注于設計定制和半定制頻率控制產品，同時還提供廣泛的標準振蕩器產品和非晶體振蕩器。

Connor-winfield晶振系列的TCXO溫度補償晶體振蕩器具有卓越的性能，出色的一致性和穩定的長期特性，使得其成為要求苛刻的通信，數據通信和電信應用中成為首選。所有的推薦封裝類產品都具有正弦波和HCMOS輸出，并且商用到擴展或工業溫度范圍。
康納溫菲爾德(Connor Winfield)已經設計出具有低相位噪聲和低抖動的高穩定性和可靠性的OCXO振蕩器。
康納溫菲爾德晶振公司是美國一家專業生產進口石英晶體振蕩器,石英晶體的晶振品牌,客戶遍布世界五十多個國家并得到所有用戶的一致認可.康納溫菲爾德晶振,XL-1C晶振,石英晶體諧振器.

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.康納溫菲爾德晶振,XL-1C晶振,石英晶體諧振器.
