規格型號：22312973
頻率：32.768KHZ
尺寸：3.2x1.5x0.9mm
PDF
產品描述：二腳SMD金屬面貼片晶振,表面金屬封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB...

  大多數人只知道日本西鐵城公司是做手表,時鐘產品類的,其實西鐵城公司是一個集團公司,公司有很多個分公司,也生產很多種產品,比如石英晶振系列也是西鐵城的主打產品之一,而且早在2001年就在中國建廠以生產石英晶體表晶32.768KHZ系列為主,當然最出名的,深入中國人腦海里的還是西鐵城的鐘表了.西鐵城于2001年7月在梧州投資成立領冠電子(梧州)有限公司,注冊資本3000萬元港幣,主要生產石英晶振、手表、液晶反光塊及其它新型電子元器件,當年12月投產,2002年出口額為1000多萬美元.
  貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
  貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英SMD晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

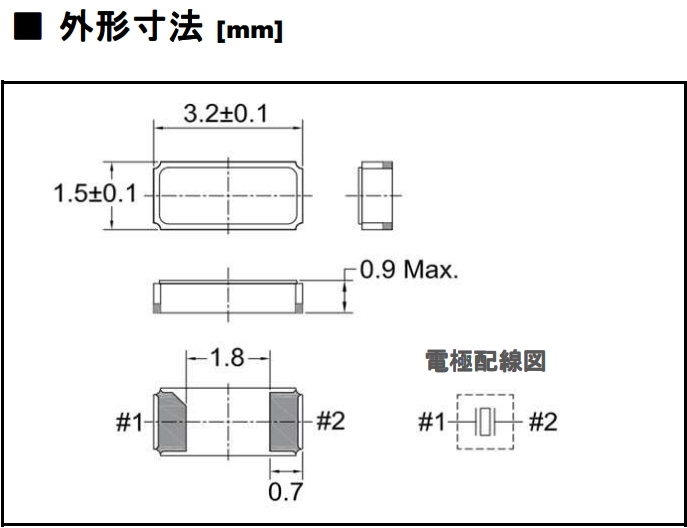

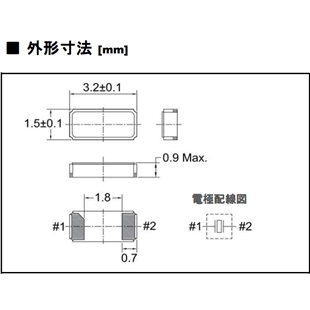

西鐵城晶振參數	符號	CM315H規格
公稱頻率	f_nom	32.768KHZ
頻率容許偏差	f_tol	±20ppm
頂點溫度	Ti	25℃±5ºC
保存溫度范圍	T_stg	−55ºC~+125ºC
工作溫度范圍	T_use	−40ºC~+125ºC
負載容量	CL	9.0pF，12.5pF
串聯電阻	R1	90kΩ max
絕對最大激勵等級	DL最大值	1.0μW Max
并聯電容	C ₀	0.95pF typ
頻率老化程度	f_age	±3 x 10^-6

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存手機晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用石英晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管耐高溫晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
